ZYZN-DQ 智能电容器

产品分类:智能电容器
浏览人数:986

浏览历史

产品详情

一、安全提示

本设备在安装、接线及调试时应按照本手册所规定的方式和步骤进行,同时须注意智能电容的接线图和端子图标号。

智能电容的安装必须遵照所有有关的安全操作规程,必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性。

智能电容均会产生危害人身安全的高电压,在操作时应小心,严格遵守用电安全操作规程。

在有专业人员指导按照说明和安全规范对本设备进行安装,方可投入使用!

二、应用范围及特点

ZYZN系列智能电容器适用于电压总谐波畸变率不大于5% 的现场。

ZYZN采用同步开关技术,技术先进,性能稳定可靠。

ZYZN模块化结构,组合灵活,扩容方便,安装简单,便于维护。

ZYZN液晶中文显示,操作简单,维护方便,利于现场故障查找。

三、选型表

订货代码

型号

电容器耐压(Kv

装机容量(Kvar)

外形尺寸(L*W*Hmm

ZYZN1701000

ZYZN-DR450/5+5/G

0.45

5+5

385*83*275

ZYZN1702000

ZYZN-DR450/10+10/G

0.45

10+10

385*83*285

ZYZN1703000

ZYZN-DR450/15+15/G

0.45

15+15

385*83*325

ZYZN1704000

ZYZN-DR450/10+20/G

0.45

10+20

385*83*325

ZYZN1705000

ZYZN-DR450/20+20/G

0.45

20+20

385*83*325

ZYZN1706000

ZYZN-DR250/5/F

0.25

5

385*83*240

ZYZN1707000

ZYZN-DR250/10/F

0.25

10

385*83*240

ZYZN1708000

ZYZN-DR250/15/F

0.25

15

385*83*285

ZYZN1709000

ZYZN-DR250/20/F

0.25

20

385*83*285

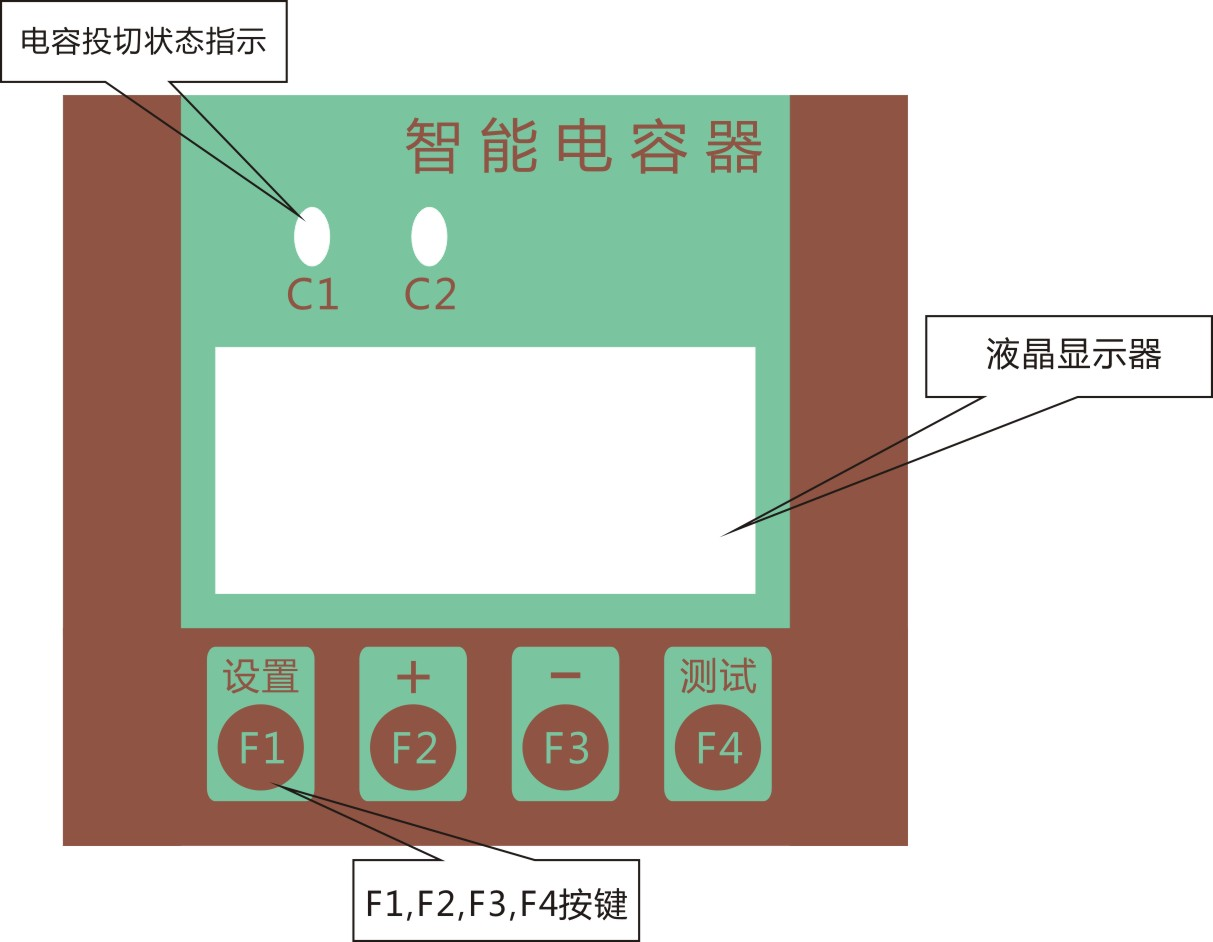

五、面板示意图


六、技术参数

6.1环境条件

环境温度:-25/B(-25 ~ 45℃);

相对湿度:40℃,20-90%;

海拔高度:≤2000m。

6.2电源条件

额定电压:220V/380V;

电压偏差:±20%;

电压波形:电压谐波畸变率不大于5% ;

工频频率:48.5-51.5Hz;

功率消耗:<0.5W(切除电容器时),

<1W(投入二台电容器时)。

6.3电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。

6.4测量误差

压:≤0.5%(在80-120%额定电压范围内);

流:≤1%(在5%-120%额定电流范围内);

≤0.5%(在20%-120%额定电流范围内);

度:±1℃。

6.5?;の蟛?/span>

电压:≤0.5%;电流:≤1.0%;

温度:±1℃(电容器);时间:±0.01s。

6.6无功补偿参数

电容器投切时隔:>10s;

单台无功容量:三相≤(20+20)kvar,分相≤25kvar;

联机≤32台。

6.7可靠性参数

控制准确率:100%;

投切允许次数:>100万次;

电容器容量运行时间衰减率:≤1%/年;

电容器容量投切衰减率:≤0.1%/万次;
