ZY-SPC型三相负荷不平衡治理装置

产品分类:三相不平衡治理
浏览人数:868
三相负荷不平衡治理装置

浏览历史

产品详情

l 产品概述

ZY-SPC型三相负荷不平衡治理装置以双数字信号处理器(DSP)为核心,通过电抗器将自换相桥式电路并联在电网上,采用实时数据采集技术和动态跟踪技术,不断监测电网和系统的电压、电流,在快速连续的补偿调整系统无功功率的同时,还可以显著地改善负荷与公共电网连接点处的电能质量,提高功率因数、调节负荷三相负荷不平衡、消除电压闪变和电压波动、抑制谐波污染等等。

本产品是应用柔性交流输电技术(Flexible AC Transmission System,简称FACTS)解决传统的无功补偿和无源滤波装置不能有效地解决动态电能质量问题,它代表着现阶段电力系统无功补偿技术新的发展方向。产品可广泛的应用在石油、化工、电力、冶金、造纸、饮料等行业,也被广泛应用在楼宇、建筑、民宅、商场、餐饮等服务设施。

l 产品原理

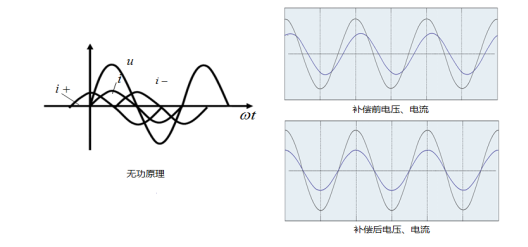

无功补偿原理

通过检测电网电流的超前或滞后电压的状态来判断电网处于感性或容性,采取本机控制策略,发出与电网同频率并相反的无功电流与之抵消,即当电网处于感性时发出容性电流,当电网处于容性时发出感性无功,从而达到补偿无功的目的。

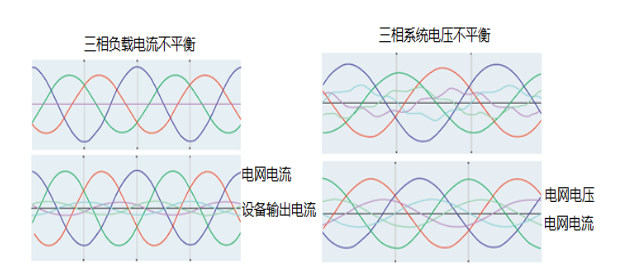

u 三相不平衡调整原理

装置通过外接电流互感器实时监测系统电压、电流,通过对系统电压电流的分析,判断系统是否处于不平衡状态,并根据不平衡产生的原因进行系统分析,针对有功、无功负载电流对三相不平衡的影响,采取本机控制策略,通过无功补偿、相间转移有功电流的方法,实现三相不平衡的综合治理。针对电网侧电压引起的三相不平衡,设备通过输出感性或容性无功来调整系统电压的平衡,最终实现三相不平衡的综合调整。

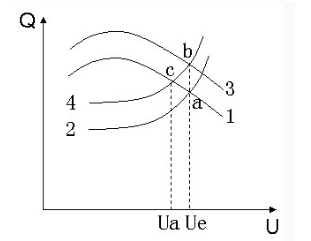

◆稳定系统电压原理

设备通过对系统电压进行采集,将采集值与设定值进行比较,通过输出感性或容性无功来实现对系统电压的调节作用,最终稳定系统电压在设定范围内。


当一个负荷点无功过剩时,该点的电压会升高,相反,如果无功不足,则电压会下降;其次,根据公式U=PR+QX/U,一段线路或变压器末端相对于首端的电压降与流过的无功成正比,流过的无功越大,电压降越大,末端的电压质量越差。

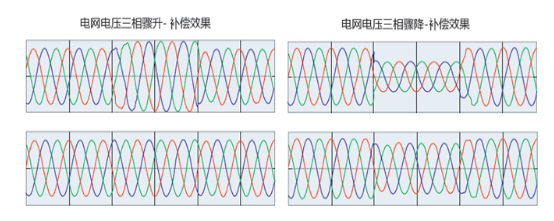

◆抑制电压波动及闪变原理

通过对电网即时跟踪,对电网波动和闪变做相应控制。当电网发生单相或三相骤升、骤降等问题,骤升在额定的110%以内,骤降在额定50%以内,宽度在2S以内时,可以通过发出感性或容性无功,增大电网容量。

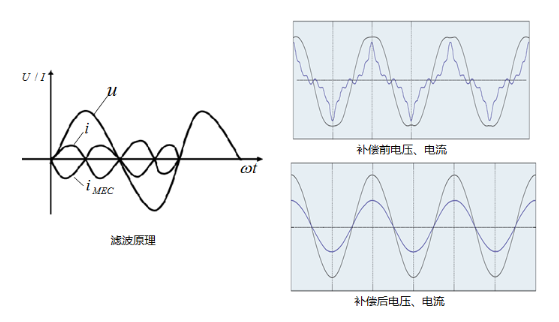

◆谐波滤除原理

通过检测电网电流中整体谐波电流,发出与谐波电流相反的电流,从而达到滤除谐波的目的。

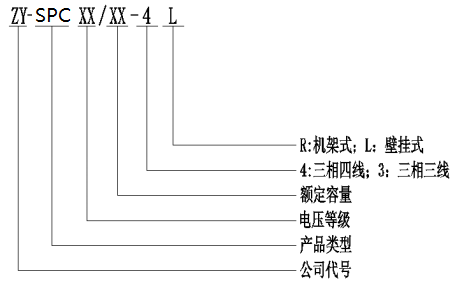

型号说明:

l 功能特点

◆电能质量一体化解决方案

通过一台装置实现对低压台区的无功补偿、三相不平衡调整、电压稳定等多种电能质量的综合治理。

◆采用最优控制策略

系统在运行时,根据系统的运行状态,采取电压、无功、三相不平衡的本机综合调整控制策略,实现整个治理过程的控制。

◆实时补偿,响应速度快

◆模块化设计,易于安装调试及维护

◆保护功能完善

系统配置了完善的过流、过热、过压、失压、缺相、震荡等保护功能,保证设备的安全稳定运行。

◆性价比高

由于系统采用了电力电子模块及传统的动态调整组合模式,即满足了调整的精细化要求,又具有较高的成本优势。
